Brancher une applique murale avec 3 fils : le guide complet

Brancher une applique murale avec 3 fils, c'est relier la phase, le neutre et la terre du mur aux trois fils du luminaire, chacun à sa place. Voici comment reconnaître les couleurs, que faire quand le mur n'a que deux fils, comment utiliser un boîtier DCL ou des bornes à levier, et quels gestes enchaîner dans l'ordre.

Vous ouvrez le carton de votre nouvelle applique et trois fils en sortent : un bleu, un marron ou noir, un vert et jaune. Au mur, il y en a trois ou seulement deux. Une règle domine : chaque fil de l'applique a un homologue précis, et un fil sans homologue ne se « neutralise » pas au hasard.

1. Applique murale à 3 fils : de quoi parle-t-on ?

Dans la grande majorité des cas, les trois fils d'une applique sont la phase (qui apporte le courant), le neutre (qui le ramène) et la terre (qui protège). Les deux premiers font briller l'ampoule. Le troisième est essentiel le jour où un défaut d'isolement met une pièce métallique sous tension.

Le principe est le même pour toute applique : terre sur terre, neutre sur neutre, phase sur phase. Trois situations reviennent sur un chantier :

• le mur a trois fils : il suffit de les associer par fonction (sections 2, 7 et 8) ;
• le mur n'a que deux fils : il manque la terre, il faut réfléchir avant d'agir (section 5) ;
• le mur porte un boîtier DCL : la connexion se fait par une fiche, sans fil nu (section 6).

2. Les couleurs des fils : phase, neutre et terre

Dans une installation récente, le code couleur est normalisé. Il vaut pour le câble du mur comme pour les fils de l'applique, ce qui rend l'association presque évidente.

Phase : marron, noir ou rouge

La phase peut avoir plusieurs couleurs, sauf le bleu et le vert et jaune. Du marron sur l'applique et du noir sur le câble du mur s'associent sans difficulté.

Neutre : le bleu, avec une réserve

Le bleu clair est le neutre dans les installations conformes. Dans une installation ancienne ou bricolée, un fil bleu a parfois servi de retour d'interrupteur, donc de phase, et avant les années 1970 les couleurs n'étaient pas normalisées. La règle est simple : la couleur oriente, le testeur confirme.

Terre : le vert et jaune, toujours

Le bicolore vert et jaune n'a qu'une fonction : la protection. Il ne sert jamais de phase ni de neutre. Photographiez le câblage de l'ancien luminaire avant de le débrancher, couleurs bien visibles : c'est le meilleur aide-mémoire. Le guide comment installer une applique murale pas à pas couvre aussi la fixation et le perçage.

3. À quoi sert la terre : le luminaire de classe I

Un luminaire est rangé dans une classe selon sa protection électrique, indiquée par un symbole sur l'étiquette ou la notice :

• Classe I : symbole de terre, phase, neutre et terre (3 fils). Une vraie terre au mur est nécessaire.
• Classe II : deux carrés emboîtés, phase et neutre (2 fils). Pas de terre nécessaire.
• Classe III : très basse tension via un transformateur. Pas de terre côté lampe.

En classe I, la sécurité repose sur la terre. Si un fil sous tension touche la platine métallique, le courant de défaut s'écoule par le fil vert et jaune, le différentiel 30 mA du tableau détecte la fuite et coupe. Sans terre, la platine reste sous tension, et la prochaine personne qui la touche devient le chemin du courant.

C'est pourquoi on ne coupe jamais le fil de terre « parce qu'il gêne » et qu'on ne le relie jamais au neutre. Si votre mur n'a pas de terre et que votre luminaire est en classe II, vous êtes dans l'autre cas de figure, traité dans notre article sur brancher une applique murale sans fil de terre.

4. Vérifier avec un testeur avant de toucher un fil

Couper le disjoncteur ne suffit pas à lui seul : un circuit mal étiqueté, un deuxième circuit qui passe dans la même boîte ou un fil alimenté en permanence sont des pièges classiques. Il faut vérifier, fil par fil.

1. Testez l'appareil sur une source dont vous savez qu'elle est sous tension (une prise sur un autre circuit), pour vous assurer qu'il fonctionne.
2. Testez les fils de l'applique à démonter et ceux qui sortent du mur, deux à deux puis chacun avec la terre ou le neutre. Aucune tension ne doit apparaître.
3. Retestez l'appareil sur la source connue, pour confirmer qu'il n'est pas tombé en panne entre-temps.

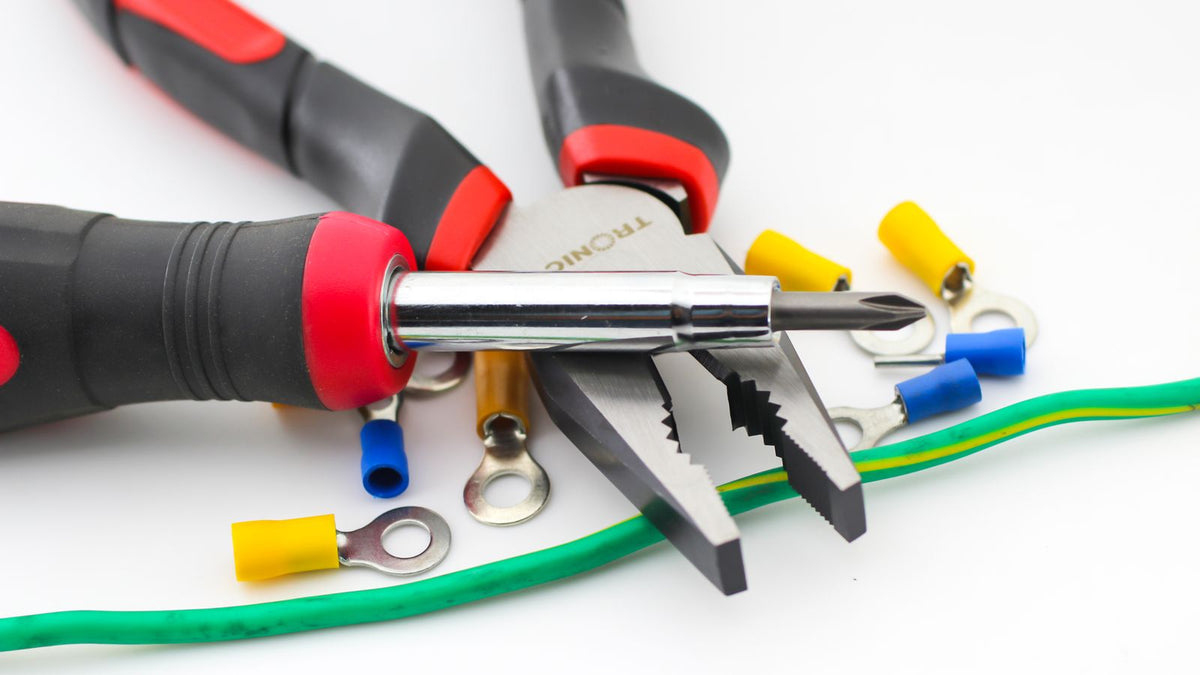

Un détecteur sans contact est pratique pour un premier repérage, mais un vérificateur d'absence de tension à deux pointes, ou un multimètre sur les volts alternatifs, donne une mesure plus fiable. Voyez les outils indispensables pour poser une applique murale et les 8 réflexes de sécurité électrique.

Si les couleurs du mur ne sont pas fiables, ne cherchez pas à identifier la phase en travaillant sous tension : c'est le moment de faire venir un électricien.

5. Applique 3 fils sur 2 fils au mur : que faire ?

C'est la question la plus posée : le luminaire a trois fils, le mur n'en a que deux. Si le troisième est le vert et jaune, la réponse dépend de la classe de votre luminaire et de ce que le mur peut offrir.

Avant de conclure qu'il n'y a pas de terre, ouvrez la boîte d'encastrement ou le dernier point lumineux du circuit : le conducteur de protection a parfois été replié dans le fond, parce que l'ancien luminaire n'en avait pas l'usage.

Si la terre n'existe vraiment pas et que votre applique est de classe I, la seule réponse propre est d'en faire tirer une, ou de changer de modèle. Pour le cas inverse, un luminaire à deux fils, voyez comment brancher une applique murale avec 2 fils.

6. Brancher une applique 3 fils sur un boîtier DCL

Le boîtier DCL (dispositif de connexion pour luminaire) est une prise murale ou de plafond à trois conducteurs, prévue pour recevoir un luminaire par une fiche. La connexion se fait sans fil nu, et la fiche ne se branche que dans un sens. Son fonctionnement complet est décrit dans notre article sur le boîtier DCL ; voici seulement ce qui concerne un luminaire à trois fils.

• Applique vendue avec une fiche DCL : elle s'enfiche, le câblage est déjà fait. Vérifiez que le courant est coupé avant d'insérer ou de retirer la fiche.
• Applique vendue avec trois fils nus : câblez-les dans une fiche DCL, dont les trois bornes sont repérées (phase, neutre, terre).

Le principe à retenir : la fiche transporte du courant, jamais du poids. Une applique en pierre se visse au mur par sa patère ; la fiche ne sert qu'à l'alimentation. Laissez un peu de mou derrière la platine et vérifiez le poids admis sur le boîtier.

7. Bornes à levier, dominos : choisir son raccordement

Les bornes à levier se ferment d'un geste, sans outil, et se rouvrent pour corriger une erreur. Les dominos (barrettes à vis) demandent un tournevis et un serrage soigné.

• Dénudez sur la longueur indiquée par le connecteur (souvent 10 à 12 mm), sans entailler le cuivre.
• Un conducteur par entrée, sauf si le connecteur prévoit deux fils.
• Tirez doucement sur chaque fil après serrage : il ne doit pas bouger.
• Un connecteur par fonction : un pour les phases, un pour les neutres, un pour les terres. Ne mélangez jamais les couleurs.

8. L'ordre des étapes de pose

Voici la séquence complète. Chaque étape protège la suivante : en sauter une est la première cause d'erreur.

1. Coupez le disjoncteur du circuit éclairage, et condamnez-le si possible (ruban, étiquette).
2. Vérifiez l'absence de tension au testeur (section 4).
3. Photographiez l'ancien câblage, puis déposez l'ancienne applique.
4. Repérez les fils du mur et étiquetez-les si les couleurs sont ambiguës.
5. Fixez la patère avec des chevilles adaptées au mur, sans pincer les fils.
6. Raccordez : terre sur terre, neutre sur neutre, phase sur phase.
7. Rangez les fils derrière la platine sans pli vif, puis refermez l'applique.
8. Vissez l'ampoule du culot et de la puissance indiqués, jamais supérieure.
9. Rétablissez le courant et testez l'allumage.

Sur une cloison en plaques de plâtre, la patère demande des chevilles à bascule ou un renfort : voyez l'applique murale sur un mur en placo.

9. Le fil de terre sur la patère

La patère est la plaque métallique qui se visse au mur et sur laquelle l'applique se fixe. Dans un luminaire de classe I, elle est reliée à la terre. Deux montages existent :

• Vis de terre sur la patère : le vert et jaune du mur et celui de l'applique se fixent sous une vis marquée du symbole de terre, avec une cosse.
• Terre raccordée au connecteur : les deux vert et jaune se rejoignent dans la même borne, la continuité jusqu'à la platine étant déjà assurée dans l'applique.

Le bon montage est celui que décrit la notice du fabricant. En l'absence de terre au mur, ne serrez pas un fil sous la vis de terre « pour faire joli » : cela ne protège rien et donne une fausse impression de sécurité. Tirez doucement sur le fil de terre : une connexion lâche chauffe.

10. Applique avec interrupteur intégré

Beaucoup d'appliques de chevet ou de lecture portent leur propre interrupteur (bascule, cordon ou tactile). Elles se câblent comme les autres : trois fils, trois raccordements. L'interrupteur interne coupe la phase dans l'applique, entre l'arrivée et l'ampoule, et il est déjà câblé en usine.

• Si un interrupteur mural commande l'applique, il doit être sur marche pour que l'interrupteur intégré fonctionne.
• Si le fil du mur est en alimentation permanente, l'interrupteur de l'applique devient le seul moyen de la commander : un excellent montage pour un chevet.

Le modèle applique murale chambre en bois, interrupteur, style industriel illustre ce principe. Pour aller plus loin : ajouter un interrupteur à une applique murale.

11. Applique avec 2 ampoules et 3 fils

Une applique à deux ampoules n'a pas besoin de plus de fils qu'une applique à une ampoule : les douilles sont câblées en parallèle dans la platine, et trois fils sortent toujours (phase, neutre, terre). Le raccordement est identique. Respectez simplement la puissance maximale indiquée par ampoule.

Attention au deuxième cas : trois fils ne veulent pas toujours dire « avec terre ». Un fil marron, un noir et un bleu désignent probablement deux phases et un neutre. Le mur doit alors offrir deux commandes, faute de quoi vous n'utiliserez qu'un allumage. Raccorder une phase sur le vert et jaune n'est jamais une solution. Pour deux appliques sur un seul interrupteur, voyez brancher deux appliques sur le même interrupteur.

12. L'applique fait sauter le disjoncteur

Si le disjoncteur saute à la remise sous tension ou à l'allumage, ne le réarmez pas en boucle : c'est un défaut réel, presque toujours identifiable. Distinguez d'abord ce qui saute : le disjoncteur divisionnaire du circuit (court-circuit ou surcharge) ou le différentiel 30 mA (fuite à la terre).

Procédez par élimination : débranchez l'applique (les trois fils séparés, chacun isolé) et rétablissez le courant. Si le disjoncteur tient, le défaut vient de l'applique ou de son raccordement. S'il saute encore, le problème est dans l'installation.

13. Erreurs à éviter et moment d'appeler un électricien

Les erreurs les plus fréquentes

• Relier le vert et jaune au bleu pour « simuler » une terre.
• Inverser phase et neutre : l'applique s'allume, mais la douille reste sous tension interrupteur éteint. Le risque apparaît au changement d'ampoule.
• Poser une ampoule plus puissante que la limite indiquée.

Quand faire appel à un électricien

Appelez un professionnel si les couleurs sont incohérentes, si la terre manque sur un luminaire de classe I, si la boîte est abîmée, s'il y a des traces de brûlure, si le disjoncteur saute sans cause trouvée, ou pour toute pose en salle de bain, où les volumes imposent des règles précises (voir les volumes de la salle de bain). L'article faut-il un électricien pour poser une applique aide à trancher, et la norme NF C 15-100 pour vos luminaires rappelle l'essentiel.

14. En résumé

Brancher une applique murale avec 3 fils revient à associer chaque fil à son homologue : phase avec phase (marron, noir ou rouge), neutre avec neutre (bleu), terre avec terre (vert et jaune). Les couleurs orientent, le testeur confirme.

• Coupez au disjoncteur, puis vérifiez l'absence de tension.
• Un luminaire à trois fils est le plus souvent de classe I : il lui faut une vraie terre.
• Un connecteur par fonction, et un coup de traction sur chaque fil.
• Si le disjoncteur saute, procédez par élimination.
